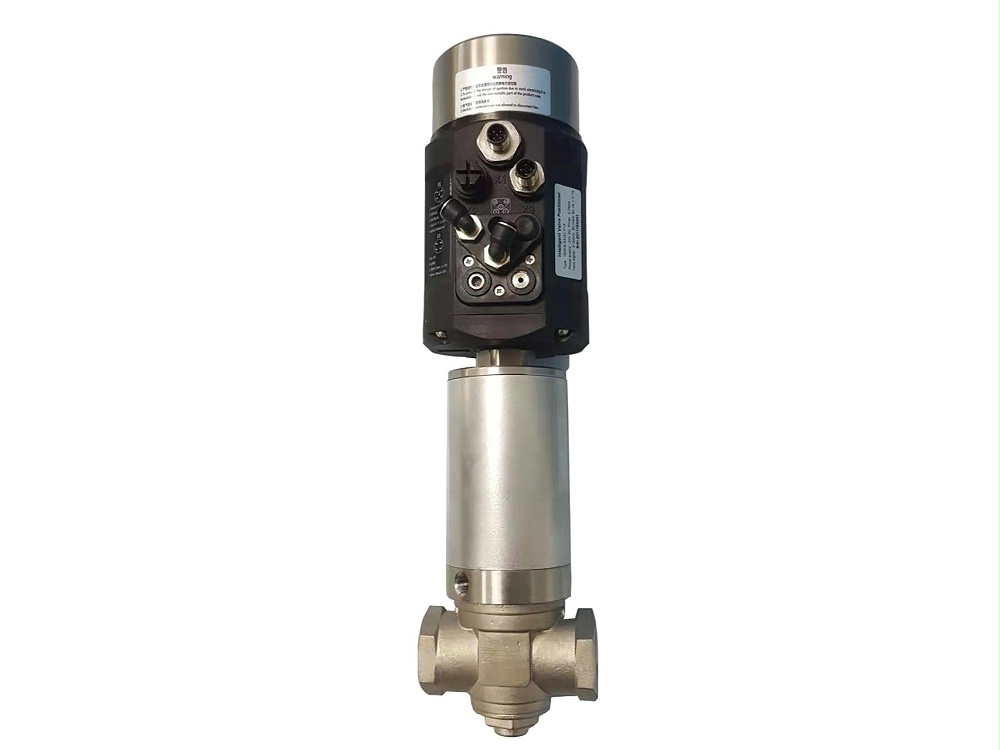

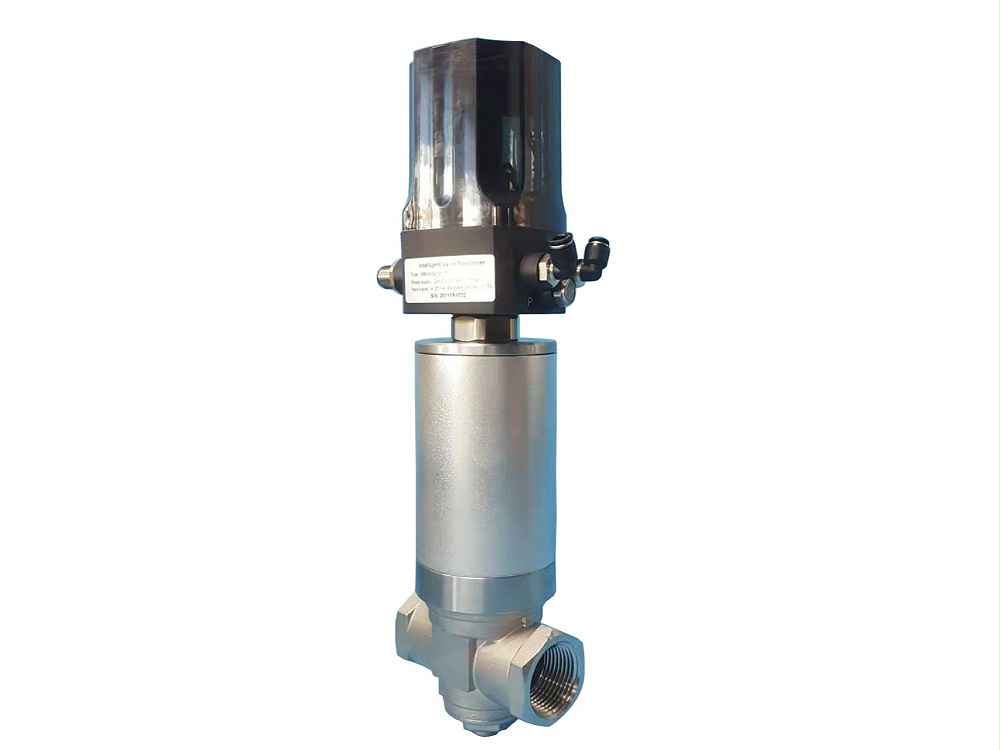

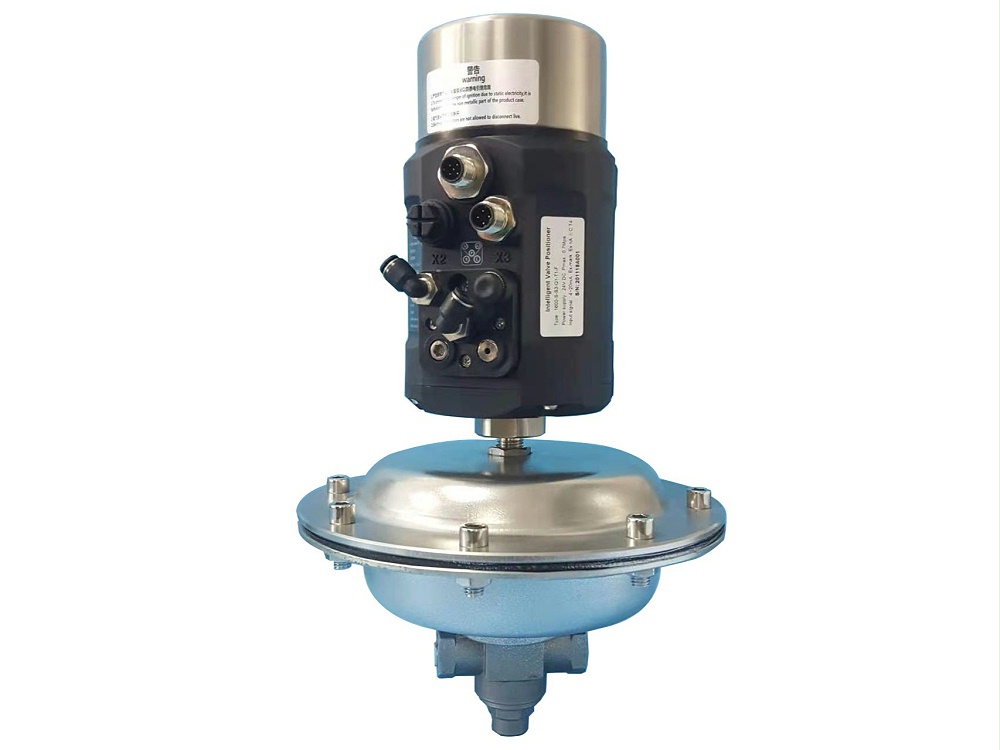

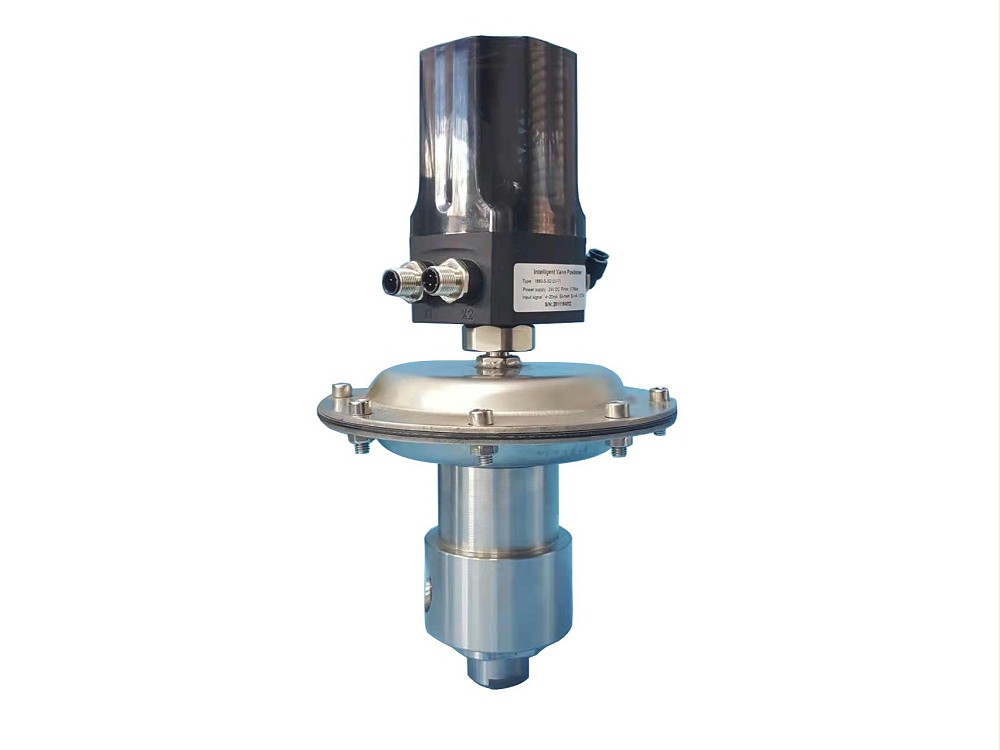

電氣比例流量調節閥是由多彈簧氣動執行機構和頂導向式直通閥體組成。具有結構緊湊、重量輕、動作靈敏、流量特性精確，配用電-氣閥門定位或氣動閥門定位器，可實現對流體介質的自動調節控制，精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數。廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。
電氣比例流量調節閥是由多彈簧氣動執行機構和頂導向式直通閥體組成。具有結構緊湊、重量輕、動作靈敏、流量特性精確，配用電-氣閥門定位或氣動閥門定位器，可實現對流體介質的自動調節控制，精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數。廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。
電氣比例流量調節閥特點
1.采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，可實現分程控制（段幅信號），從而改變閥門開度位移，達到對流體介質的工藝參數精確調節控制
2、按作用模式可分；正作用：氣閉式 -常開型（當信號壓力增大時閥位向下位移），B型 反作用：氣開式-常閉型（當信號壓力增大時閥位向上位移），K型
3、可以采用平衡型閥芯，不平衡力小，操作穩定
4、通過改變閥芯形狀的設計；不同的閥芯窗孔形狀會(huì )得到不同流量特性值：等百分比（對數）性、直線性。
● 小口徑閥屬于精密定制產品
● 采用閥體結構多樣：?jiǎn)巫Y構，雙座平衡結構。
● 閥桿密封可選：填料密封、波紋管、PTFE膜結構（衛生級）
● 0.5%的電子控制死區
● 等百分比流量特性曲線。
● 高壓閥（PN64-PN400）采用（調節錐+迷宮式）設計，保證流量線性精度與多級降壓的技術難關。
| ? 閥門尺寸：口徑DN2-100mm |
| ? 配執行機構（氣缸）：φ80~125mm，膜蓋直徑98-500mm |
| ? 連接方式：可選*G螺紋3/8 *法蘭（GB-PN16/PN25）*卡套連接*焊接活接 |
| ? 壓力等級：PN63（耐壓）具體工作壓力（根據缸徑而定） |
| ? 流量特性：等百分比曲線（標準）線性OR 反等百分比曲線（定制） |
| ? 氣缸功能：?jiǎn)巫饔茫ǔｉ_(kāi)OR常閉）雙作用 |
| ? 適用介質：酒精、燃料油、鹽堿溶液、有機溶劑、乳化液、氣體、蒸汽。 |
| ? 介質溫度：-10~180℃（標準） -30~250℃（定制） |
| ? 電控參數：供電24V/DC 控制信號：4~20mA 輸入輸出 |
| ? 閥體：閥桿304/316L（可選：哈氏合金 斯泰來合金） |
| ? 閥桿：304/316L （可選：哈氏合金 斯泰來合金） |
| ? 主密封（閥芯）：PTFE VS 316 OR 316 VS 316（可選：哈氏合金 斯泰來合金 蒙乃爾合金） |
| ? 填料：RPTFE |
| ? 氣缸：304 |
| ? 泄漏等級：CLASS V(硬密封) CLASS VI（軟密封） |
| 訂購指南 ORDERING INFORMATION | ||||||||
| 系列型號 | 材質 | 口徑 | 作用方式 | 壓力等級 | 流量特性 | 溫度 | 防爆要求 | 可選項 |
|
EAJ10電氣比例調節閥 |
L:316L S:304 B:Brass C:C276 T:TA2 W:WCB |
2 3 4 6 8 10 12 15 20 25 32 40 50 65 80 100 |
B:常閉（通氣打開） K:常開（通氣關閉） |
16:PN16 40:PN40 64:PN64 100:PN100 160:PN160 250:PN250 400:PN400 |
L:線性 Q:等百分比 F:快開 |
N:-20~80℃ H:-40~250℃ H1:-40~450℃ D:-40~-100℃ D1:-40~-190℃ |
Ex:防爆 NO:非防爆 |
P:氣動閥門定位器 E:電/氣閥門定位器 T:電/氣轉換器 S:電磁閥 L:限位開關 R:空氣過濾減壓器 V:保位閥 J:繼動器 H:手輪 |
